- организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
- контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
- контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z (2,4 ГГц);
- контроль состояния проводных адресных устройств системы Астра-А через расширители проводные адресные Астра-А РПА;
- контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;

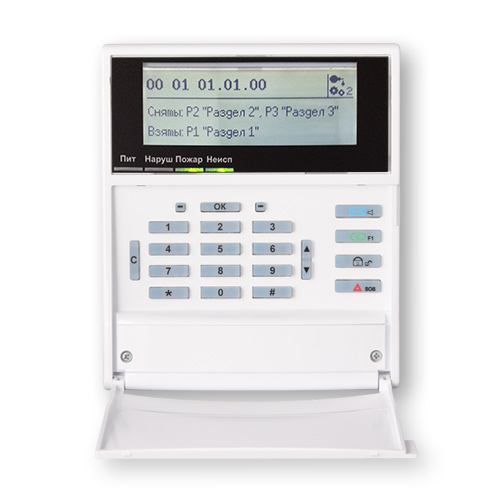

- отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
- организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
- выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
- информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
- информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485;
- дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.
Технические данные
Рабочие частоты:
- литера 1 433,42 МГц
- литера 3 434,42 МГц
- напряжение электропитания от 10 до 27 В
Ток потребления от источника электропитания 12 В / 24 В:
- без сменных модулей 80 мА / 60 мА
- с модулем Астра-GSM 120 мА / 80 мА
- с модулем Астра-LAN 170 мА / 120 мА
Параметры ШС (клеммы Z1-GND, Z2-GND):
- напряжение на клеммах ШС в дежурном режиме от 10 до 26,5 В
- ток короткого замыкания, не более 20 мА
- сопротивление проводов, подключенных к входу ШС, не более 220 Ом
- минимальное время нарушения ШС 70 мс
Сопротивление* ШС1 (клеммы Z1-GND) в заводских установках (для контроля источников питания ППКОП):
- "норма" от 3 до 5 кОм
- "нарушение" от 0 до 3 или более 5 кОм
Реле 1 (клеммы RELAY1) (физический выход №1):
- максимальное напряжение нагрузки, АС 250 В
- максимальное напряжение нагрузки, DС 27 В
- максимальный ток нагрузки, АС, DC 5 А
Реле 2, 3 (клеммы RELAY2, RELAY3) (физические выходы №2 - 3):
- максимальное напряжение нагрузки 100 В
- максимальный ток нагрузки 0, 1 А
Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3) (физические выходы №4 - 6):
- максимальное напряжение нагрузки 27 В
- максимальный ток нагрузки 0,5 А
Максимальная длина линии интерфейса:
- ТМ 25 м
- WD 25 м
- RS-485 1000 м
время технической готовности 60 с
габаритные размеры прибора 174х150х43 мм
масса прибора 0,45 кг
Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30
